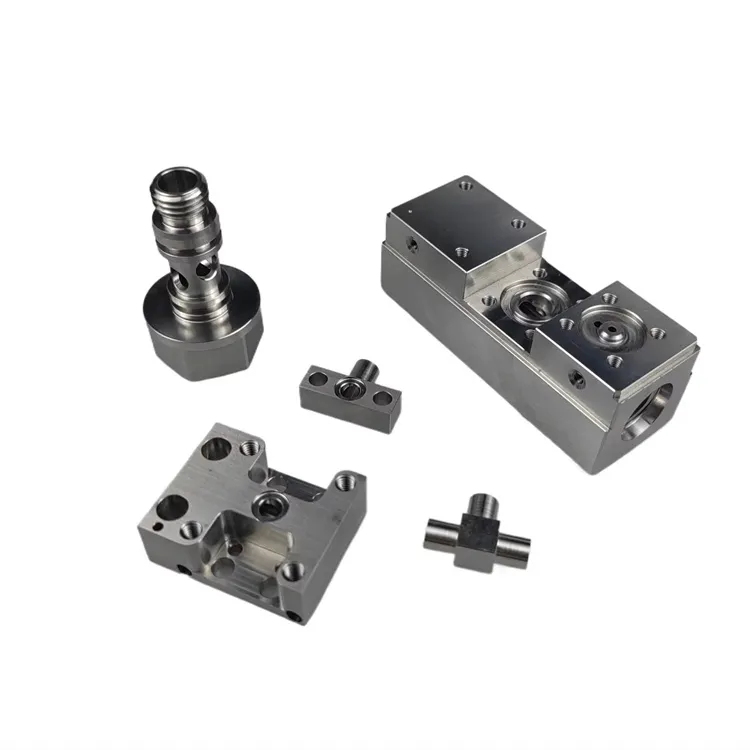

سیمیکمڈکٹرز کے لئے سی این سی فائیو محور مشینی ایلومینیم پرزے
سیمیکمڈکٹر گریڈ ایلومینیم مرکب (جیسے 6061 اور 5052) نرم اور ٹول اسٹیکنگ کا شکار ہیں۔ بلٹ اپ ایج سے بچنے کے لئے ایک بڑے ریک زاویہ کے ساتھ تیز کاٹنے والے ٹولز ضروری ہیں۔ آکسیکرن کو روکنے کے لئے تیل پر مبنی کاٹنے والے سیالوں کا استعمال پانی پر مبنی نہیں ہونا چاہئے۔
تصریح
پانچ محور مشینی کی بنیادی خصوصیات
1. پیچیدہ سطحوں کی موثر مشینی کے لئے آزادی کی ایک سے زیادہ ڈگری (ڈی او ایف)
روایتی تین محور مشین ٹولز X/Y/Z میں لکیری حرکت تک محدود ہیں۔ پانچ محور مشینیں دو گھماؤ محور (A/B/C ، مثال کے طور پر ، A+B ، B+C ، وغیرہ) شامل کرتی ہیں ، جس سے ٹول یا ورک پیس کی ملٹی اینگل پوزیشننگ کو فعال کیا جاسکتا ہے۔
2. کلیمپنگ کے اوقات میں کمی اور صحت سے متعلق بہتر
پانچ محور مشین ٹولز ورک ٹیبل یا ٹول ہیڈ زاویہ کو گھوماتے ہوئے ، بار بار پوزیشننگ کی وجہ سے مجموعی غلطیوں کو ختم کرکے "ایک کلیمپنگ ، ملٹی سطح کی مشینی" حاصل کرتے ہیں۔
3. سطح کے بہتر معیار کے لئے ٹول کاٹنے والے زاویوں کو بہتر بنانا
ٹول جھکاؤ والے زاویوں کو ایڈجسٹ کرکے (جیسے ، سرف کاٹنے اور ٹول ٹپ سے بچنے) ، زیادہ سے زیادہ کاٹنے والا رابطہ نقطہ مستقل طور پر برقرار رہتا ہے ، جو بال اینڈ کٹرز میں صفر سینٹر لائن کی رفتار کے مسئلے کو روکتا ہے۔
صحت سے متعلق سی این سی مشینی
CNC تیار شدہ حصے
|
طول و عرض |
رواداری |
چپچپا |
رواداری |
|
0~6 |
±0.05 |
0~30 |
0.05 |
|
>6~30 |
±0.1 |
>30~100 |
0.1 |
|
>30~120 |
±0.15 |
>100~300 |
0.2 |
|
>120~400 |
±0.2 |
>300~1000 |
0.3 |
|
>400~1000 |
±0.3 |
>1000~3000 |
0.4 |
|
>1000~2000 |
±0.5 |
|
|
|
کونیی |
|
عمودی |
|
|
(توازن) 0 ~ 10 |
± 1 ڈگری |
0~100 |
0.2 |
|
>10~50 |
± 30 ڈگری |
>100~300 |
0.3 |
|
>50~120 |
± 20 ڈگری |
|
توازن |
|
>120~400 |
± 10 ڈگری |
|
0.5 |
سیمیکمڈکٹر ایلومینیم حصوں کی خصوصیات
1. اعلی طہارت اور خصوصی کھوٹ کی ضروریات
مادی طہارت: سیمیکمڈکٹر گریڈ ایلومینیم مرکب (جیسے 6061 اور 5052) عام طور پر سیمیکمڈکٹر پروسیسنگ میں ناپاک آلودگی کو کم سے کم کرنے کے لئے اعلی طہارت (99.5 ٪ سے زیادہ یا اس کے برابر) کی ضرورت ہوتی ہے۔
2. اعلی صحت سے متعلق اور سخت رواداری
جہتی درستگی: اہم جہتی رواداری کو عام طور پر ± 0.01 ملی میٹر کی ضرورت ہوتی ہے ، جس میں 0.02 ملی میٹر/100 ملی میٹر سے کم یا اس کے برابر چپٹا ہوتا ہے۔
سطح کی کھردری: غیر رابطہ سطحوں کو 1.6μm سے کم یا اس کے برابر RA کی ضرورت ہوتی ہے ، جبکہ رابطے کی سطحوں (جیسے ویکیوم مہروں) کو 0.4μm سے کم یا اس کے برابر ، یا یہاں تک کہ آئینہ پولش کی ضرورت ہوتی ہے۔
ہماری خدمات
سوالات
1. مجھے اچھا خیال ہے لیکن نہیں جانتا کہ اس کے ساتھ کیسے کرنا ہے ، کیا آپ میری مدد کرسکتے ہیں؟
ہاں ، براہ کرم ہمیں اپنا آئیڈیا بتائیں ، ہمارا انجینئر آپ کی جانچ پڑتال کے ل a ایک ڈرائنگ تیار کرے گا ، اگر آپ کو ضرورت ہو تو ہم ایک پروٹو ٹائپ بھی بنا سکتے ہیں۔
ہاں ، ہم آپ کے نمونے کے مطابق حصے تیار کرسکتے ہیں اور آپ کے لئے 2D/3D ڈرائنگ بنا سکتے ہیں۔
ہاں ، ہم آپ کے لئے ہر طرح کے حصے جمع کرسکتے ہیں۔ ریٹال پیکیج کو بھی اپنی مرضی کے مطابق بناسکتے ہیں اور آپ اسے وصول کرنے کے بعد براہ راست فروخت کرسکتے ہیں۔
4. کیا آپ میرے کاروبار کو حفاظتی بنا سکتے ہیں ، کیا آپ کو حاصل کرنے کے بعد میری ڈرائنگ محفوظ رہے گی؟
ہاں ، آپ ڈرائنگ بھیجنے سے پہلے ہم این ڈی اے پر دستخط کرسکتے ہیں۔
مینوفیکچرنگ لیس مینیٹ
سطح کا علاج
جانچ کے سامان
مینوفیکچرنگ فلو چارٹ
ہمارے بارے میں
چین میں بنایا گیا ، عالمی منڈی کی خدمت کرنا۔
پیشہ ورانہ گارنٹی:
میڈیکل کلین روم: کلاس 8 ڈسٹ فری ماحول ، جی ایم پی معیارات کے مطابق۔
بائیوکمپیٹیبلٹی کا علاج: الیکٹرولائٹک پالش ، خالص ٹائٹینیم انوڈائزنگ ، اور دیگر طبی مخصوص عمل استعمال کیے جاتے ہیں۔ مکمل سائز کی رپورٹ: ہر بیچ کے لئے ٹریس ایبلٹی کو یقینی بنانے کے لئے مکمل پی پی اے پی دستاویزات فراہم کی جاتی ہیں۔
ہم نے یورپ اور ریاستہائے متحدہ میں متعدد میڈیکل ڈیوائس برانڈز کو OEM خدمات فراہم کی ہیں اور ایف ڈی اے کا جائزہ پاس کیا ہے۔ سختی سے حفاظت پیدا ہوتی ہے ، اور مہارت اعتماد پیدا کرتی ہے!
ڈاؤن لوڈ، اتارنا ٹیگ: سیمیکمڈکٹرز کے لئے سی این سی فائیو محور مشینی ایلومینیم پارٹس ، چین سی این سی فائیو محور نے سیمیکمڈکٹرز مینوفیکچررز ، سپلائرز ، فیکٹری کے لئے ایلومینیم کے حصوں
